Tu te retrouves face à ton tableau électrique et tu cherches un schéma de câblage clair pour installer ton disjoncteur différentiel ? Bonne nouvelle : c’est moins compliqué qu’il n’y paraît si on comprend la logique.
Voici tout ce qu’il faut savoir : le schéma de câblage, les types de différentiels, les calibres selon la norme 2025 et les erreurs à éviter.
Le disjoncteur différentiel se place entre le disjoncteur de branchement et les divisionnaires. Il détecte les fuites de courant (≥ 30 mA) et coupe l’alimentation en moins de 30 ms. La norme NF C 15-100 (2024) exige au minimum 2 différentiels par logement, dont au moins 1 type A. Depuis septembre 2025, le type F est obligatoire pour les équipements à variateur (pompe à chaleur, clim).

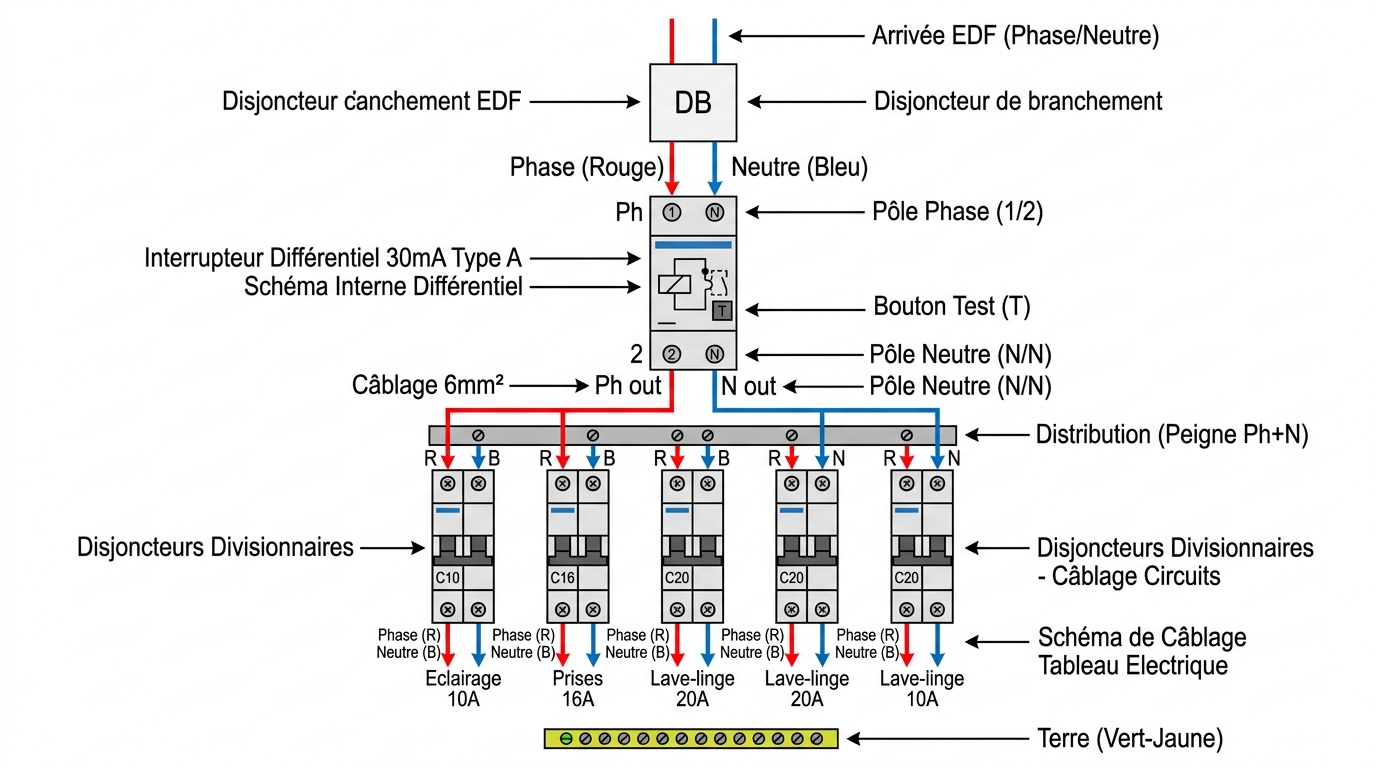

🔌 Schéma de câblage du disjoncteur différentiel
Le principe est simple : l’électricité circule du réseau vers ton logement en passant par trois étages successifs.
Le flux suit ce chemin :
- Réseau EDF → Disjoncteur de branchement (disjoncteur d’abonné)
- → Borniers de répartition (phase + neutre)
- → Interrupteur(s) différentiel(s) 30 mA
- → Disjoncteurs divisionnaires (un par circuit)
- → Circuits de ton logement
Concrètement, les fils se raccordent comme suit :
- Bornes 1 et N en entrée (haut du différentiel) : connectées au disjoncteur de branchement via les borniers
- Bornes 2 et N en sortie (bas du différentiel) : alimentent le peigne de distribution ou les disjoncteurs divisionnaires directement
- Couleurs à respecter : rouge ou marron pour la phase, bleu pour le neutre
Le différentiel ne doit jamais se placer en aval des divisionnaires : il surveille l’ensemble des circuits qu’il couvre. Si la phase revient par un chemin anormal (fuite dans un appareil, contact avec une personne), la différence avec le neutre déclenche la coupure instantanée.
⚡ Types de différentiels : ce que la norme 2025 impose
La révision NF C 15-100 d’août 2024 a durci les exigences sur les types de différentiels. Depuis septembre 2025, les nouvelles installations et rénovations lourdes doivent s’y conformer.

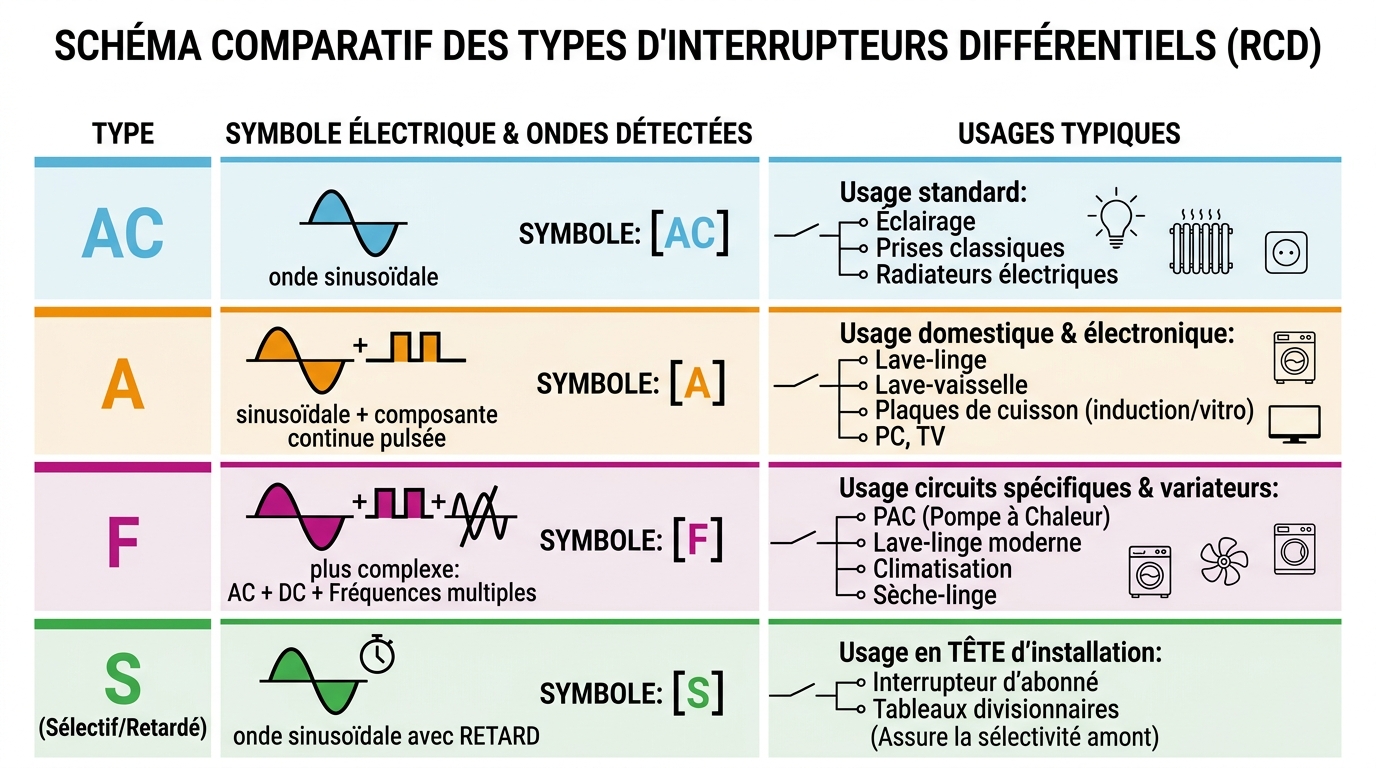

| Type | Ce qu’il détecte | Circuits concernés (norme 2024) |
|---|---|---|
| AC | Fuites en courant alternatif sinusoïdal pur | Éclairage, prises standards |
| A | Fuites AC + composante continue pulsée | Lave-linge, lave-vaisselle, plaques à induction, borne VE (obligatoire) |
| F | Fuites AC + continue + hautes fréquences | Pompe à chaleur, climatisation, variateurs (obligatoire depuis 2025) |
| S | Comme AC mais à déclenchement retardé | En tête d’installation (sélectivité) |
La norme précise également le nombre minimal de différentiels selon la surface du logement :
- Logement <35 m² (T1) : 2 différentiels minimum, dont 1 type A
- 35 à 100 m² (T2-T3) : 3 différentiels minimum (2 type AC + 1 type A)
- >100 m² : 4 différentiels minimum (2 type AC + 2 type A)
📐 Calibre du différentiel et sections de câbles
Le calibre du différentiel (exprimé en ampères) doit être supérieur ou égal à celui du disjoncteur de branchement. Concrètement, si tu as un disjoncteur d’abonné de 30 A, ton différentiel doit être au minimum de 40 A.
| Calibre différentiel | Section câble de liaison | Nombre de circuits conseillé |
|---|---|---|
| 40 A | 10 mm² | jusqu’à 8 |
| 63 A | 16 mm² | jusqu’à 8 |
Pour les disjoncteurs divisionnaires en aval, les sections à respecter :
| Calibre divisionnaire | Section recommandée | Usage typique |
|---|---|---|
| 32 A | 6 mm² | Plaques de cuisson |
| 20 A | 2,5 mm² | Lave-linge, lave-vaisselle, four |
| 16 A | 2,5 mm² | Prises de courant |
| 10 A | 1,5 mm² | Éclairage, volets roulants |
Ne dépasse pas 8 circuits par différentiel : au-delà, tu risques des déclenchements intempestifs. Et un rappel important : le calibre du différentiel doit être supérieur ou égal à la somme des intensités des circuits protégés. Trois circuits de 20 A réclament un différentiel d’au moins 60 A, donc 63 A en pratique.
🗂️ Répartition des circuits dans le tableau
Une organisation type pour un logement entre 35 et 100 m² (T2-T3), conforme à la NF C 15-100 édition 2024 :
- Circuit plaque de cuisson ou table à induction (32 A)
- Circuit four (20 A)
- Circuit lave-linge (20 A)
- Circuit lave-vaisselle (20 A)
- Circuit borne de recharge VE si présente (20 A)
- Circuits prises de courant (16 A chacun)
- Circuits éclairage (10 A chacun)
- Circuit volets roulants (10 A)
- Pompe à chaleur
- Climatisation réversible
- Pompe de piscine avec variateur
Cette répartition garantit que le déclenchement d’un différentiel ne coupe pas tout le logement : c’est le principe de sélectivité. Si le four déclenche, les prises et l’éclairage restent alimentés.
🔧 Installation pas à pas
Les étapes dans l’ordre :
- Coupe l’alimentation générale et vérifie l’absence de tension
- Fixe le différentiel sur le rail DIN en le clipsant fermement
- Raccorde les fils d’alimentation (phase + neutre) aux bornes d’entrée (bornes 1 et N en haut)
- Raccorde le peigne d’alimentation ou les fils de sortie aux bornes de sortie (bornes 2 et N en bas)
- Vérifie que tous les fils sont bien serrés et qu’aucun conducteur dénudé n’est visible
- Referme le tableau, rétablis l’alimentation
- Teste le différentiel en appuyant sur le bouton T : il doit déclencher immédiatement
Le bouton T est à tester une fois par semestre : c’est la seule façon de s’assurer que le différentiel fonctionne encore. Un différentiel qui ne déclenche pas au test T est à remplacer.
